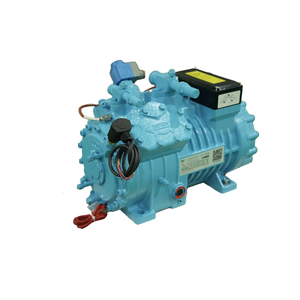

YBF6F-20.2DS BAJA TEMPERACIÓN 30 HP Compresor de dos etapas

Parámetro técnico

Blait ofrece soluciones de refrigeración de grado industrial con el compresor YBF6F-20.2DS. Diseñada para ambientes extremadamente fríos, esta unidad de dos etapas garantiza un funcionamiento estable a temperaturas de evaporación de hasta -70 °C.

Especificaciones principales
Potencia nominal: 20 HP (15 kW).
Capacidad de suministro de aire: 73,6 m³/h (baja presión), 36,9 m³/h (alta presión).
Funciona con refrigerantes R22, R404A y R507A. Compatible con fuente de alimentación 380-480V/trifásica/50-60Hz.

Aspectos destacados del rendimiento
Mantiene capacidades de refrigeración de 35,5 kW a 4,23 kW (R22/R507A) en rangos de evaporación/condensación de -70 °C a 30 °C. El sistema de lubricación forzada garantiza un desgaste mínimo bajo cargas pesadas.

Características estructurales
Configuración de 6 cilindros (φ70/70x55,0 mm) con filtración de aceite de tornillo magnético. Incluye calentador de cárter (140W) para evitar problemas de viscosidad del aceite en arranques bajo cero.

Estandarización de conexiones
Puertos de gas SL (42mm) y DL (35mm). 16 interfaces etiquetadas para sensores, controles hidráulicos y monitoreo de presión. Mantenimiento simplificado a través de puertos de llenado/drenaje de aceite (posiciones 5-6).

Seguridad operativa
Corriente máxima de funcionamiento: 37A. Protección térmica incorporada mediante sensores de temperatura de escape (posición 2). Peso: 220 kg con lubricante precargado.

Descargue dibujos dimensionales y tablas de rendimiento completas para la planificación de la integración del sistema. Comuníquese con Blait para obtener pautas operativas específicas para refrigerantes.

Características del compresor de dos etapas de baja temperatura YBF6F-20.2DS de 30 HP

El Brilliant YBF6F-20.2DS es un compresor de dos etapas diseñado para aplicaciones de baja temperatura, que presenta eficiencia energética, mayor durabilidad y adaptabilidad. Diseñado para sistemas de refrigeración industrial, admite temperaturas de evaporación tan bajas como -70 °C e integra componentes modulares para un mantenimiento simplificado.

Características clave

1. Compresión de doble etapa

• Dos fases de compresión aumentan gradualmente la presión del refrigerante.

• Reduce la temperatura de descarga y mejora la eficiencia en diversas condiciones operativas.

2. Diseño energéticamente eficiente

• Placas de válvula de alta eficiencia fabricadas con acero para resortes resistente a los golpes.

• Diseño de espacio muerto mínimo y configuración de motor de alta resistencia.

3. Vida útil extendida

• Vástagos de pistón de baja fricción, aros de pistón cromados, cigüeñal templado.

• La bomba de aceite de gran capacidad y el sistema de retorno de aceite patentado mejoran la confiabilidad.

4. Compatibilidad de doble motor

• Admite dos configuraciones de motor para una adaptación flexible a las demandas operativas.

5. Bajo ruido y vibración

• El equilibrio de masa optimizado en los modelos de 2/4/6 cilindros garantiza un funcionamiento suave.

6. Protecciones de seguridad integrales

• Estándar: temperatura del motor (PTC), temperatura de escape, secuencia de fases y protección del flujo de aceite.

• Opcional: Presión/temperatura del aceite, presión alta/baja, nivel de aceite y protección contra sobrecarga del motor.

7. Sistema de lubricación avanzado

• Incluye filtro de aceite, interruptor de flujo, separador, calentador, enfriador (opcional) y válvula de retención.

• Utiliza aceite POE 170/150; Requiere un manejo cuidadoso debido a sus propiedades higroscópicas.

8. Sistema CIC (opcional)

• La inyección electrónica de líquido reduce la temperatura del escape y previene la carbonización del aceite.

9. Amplio rango de operación

• Compatible con refrigerantes R22, R404A y R507A.

• Adecuado para temperaturas de evaporador entre -50°C y -70°C.

10. Diseño de mantenimiento modular

• Los componentes fáciles de reemplazar minimizan el tiempo de inactividad y los costos de reparación.

11. Selección robusta de materiales

• El acero para resortes resistente a los golpes y el acero estructural de aleación garantizan la longevidad del componente.




Especificaciones clave

• Potencia del motor : 30 HP / 22 kW

• Cilindros : 6 (φ82/82×55,0 mm)

• Desplazamiento : 101,1 m³/h

• Capacidad de aceite : 4,75 L

• Voltaje : 380–420 V/50 Hz o 440–480 V/60 Hz

• Lubricación : Bomba de aceite forzada

• Peso : 234 kg (con aceite)

• Calentador del cárter : 140 W

Este compresor combina ingeniería avanzada con un diseño centrado en el usuario, lo que lo hace ideal para entornos exigentes de baja temperatura.

Calentador del cárter

1. Overview

Cuando se detiene el compresor, diferentes sistemas y diferentes  cantidades de carga de refrigerante tendrán una cierta cantidad de refrigerante  disuelto en el aceite del cárter. Evite el aceite, el golpe de líquido y reduzca  el rendimiento de la lubricación al comenzar. Daño severo al  compresor.

Cuando la máquina se apaga, el calentador se puede usar para reducir  la cantidad de refrigerante en el aceite de refrigeración al rango permitido.

Es especialmente necesario usar calentadores en las siguientes situaciones:

★ Si el tiempo de inactividad del compresor es muy largo, la temperatura en el  cárter no puede alcanzar por encima de la temperatura de evaporación saturada  16 ~ 21k

★ La temperatura exterior del compresor es inferior a 10 ℃

★ El compresor utiliza la bomba de aceite para suministrar aceite.

Las siguientes circunstancias permiten considerar no usar:

★ La carga de aceite en el sistema es de 1.5 a 2 veces mayor que la  carga de refrigerante.

★ Evacuar el sistema de parada de vacío, la temperatura exterior es mayor  que 10 ℃.

★ Detente brevemente y el compresor se enfría lentamente. Estas excepciones deben verificarse cuidadosamente.

2. Instrucciones de instalación

El calentador está instalado en el agujero ciego del cuerpo de fundición en la  parte inferior del compresor o en el agujero ciego del calentador en la  carcasa. La carcasa está en el aceite del cárter.

Calentador de resistencia fijo, también se puede usar un calentador PTC automático.

★ 60W ★ 100W

★ 120W ★ 160W

Conexiones electricas

¡Atención!

¡Evite que el cabezal de cableado se moje!

Asegúrese de que la entrada de Lug esté baja.

La potencia del calentador debe activarse cuando se detenga el compresor.

¡Peligro!

Debe cumplir con las regulaciones de seguridad al instalar. El cable de tierra  solo se puede conectar al terminal especificado.

Zhejiang Briliant Refrigeration Equipment Co., Ltd. Fortalezas de la empresa

Zhejiang Briliant Refrigeration Equipment Co., Ltd. demuestra liderazgo en la industria a través de sistemas integrados de investigación y desarrollo y producción, tecnologías de fabricación avanzadas, gestión de calidad certificada, colaboraciones académicas, protocolos de prueba rigurosos e innovación continua de componentes. A continuación se detallan detalladamente sus fortalezas principales:

1. Sistema integrado de I+D y producción

• Combina operaciones de diseño, I+D, fabricación y ventas.

• Opera un centro de I+D en Hangzhou con más de 100 empleados, incluidos 24 investigadores e ingenieros especializados.

• Se centra en la innovación de compresores y la optimización de procesos.




2. Tecnología de fabricación de precisión

• Mantiene líneas de producción dedicadas al mecanizado del cuerpo del compresor.

• Utiliza equipos CNC de alta precisión para lograr niveles de tolerancia de ±0,01 mm.

• Garantiza una calidad constante del producto a través de procesos de montaje automatizados.




3. Certificaciones de la industria

• Posee Licencia Nacional de Producción de Productos Industriales (XK06-015-00999).

• Certificado según las normas ISO9001 (calidad), ISO14001 (medioambiental) e ISO45001 (seguridad).

• Miembro reconocido de la Sociedad de Refrigeración de China (CRS).




4. Asociaciones Académicas

• Colabora con la Universidad Xi'an Jiaotong en la optimización del perfil del rotor de tornillo.

• Implementa dinámica de fluidos computacional (CFD) para pruebas de eficiencia de compresores.

• Comparte datos de I+D para avanzar en los diseños de sistemas de refrigeración.




5. Infraestructura de prueba y calibración

• Opera 12 estaciones de prueba de rendimiento que cubren rangos operativos de -40 °C a 50 °C.

• Utiliza instrumentos importados de alta precisión (por ejemplo, sensores Danfoss) para la recopilación de datos.

• Valida el equipo mediante la calibración del Instituto Nacional de Metrología de China (CNIM).




6. Estrategia de innovación de componentes

• Actualiza los sistemas de rodamientos y las tecnologías de lubricación cada 24 meses.

• Realiza pruebas de resistencia de más de 500 horas para validar la confiabilidad.

• Extiende la vida útil del compresor a través de la investigación científica de materiales.

Compresor de dos etapas YBF6F-20.2DS de baja temperatura, 30 HP, con brazos de extensión: preguntas frecuentes

1. ¿Cuáles son las especificaciones técnicas clave?

• Potencia nominal: 30 CV (22,4 kW).

• Rango de temperatura de funcionamiento: -40°C a 10°C.

• Diseño de compresión de dos etapas para mejorar la eficiencia en ambientes de baja temperatura.

• Brazos de extensión: Longitud estándar 300 mm, personalizables hasta 600 mm.

2. ¿Para qué industrias está diseñado este compresor?

• Instalaciones de almacenamiento en frío, procesamiento de alimentos congelados, refrigeración química y sistemas de refrigeración industrial.

• Adecuado para aplicaciones que requieren un rendimiento estable en entornos bajo cero.

3. ¿Con qué frecuencia se debe realizar el mantenimiento?

• Controles de lubricación: Cada 500 horas de funcionamiento.

• Servicio completo (sellos, cojinetes, filtros): Anualmente o cada 4.000 horas.

• Los brazos de extensión requieren una inspección de torsión cada 3 meses.

4. ¿Qué refrigerantes son compatibles?

• Diseñado para R404A, R507A y amoníaco (NH₃).

• Los materiales cumplen con ASME B31.5 para resistencia a la corrosión.

5. ¿Cumple con los estándares de eficiencia energética?

• Supera los puntos de referencia de eficiencia del compresor de desplazamiento ISO 1217:2009.

• El diseño de dos etapas reduce el consumo de energía entre un 15 y un 20 % en comparación con los modelos de una sola etapa.

6. ¿Qué garantía y soporte se proporcionan?

• Garantía limitada de 24 meses en el cuerpo del compresor.

• Cobertura de 12 meses para brazos de extensión y sellos.

• Soporte técnico vía correo electrónico/teléfono dentro de las 4 horas hábiles.

7. ¿Cómo mejoran la funcionalidad los brazos de extensión?

• Reduce la transmisión de vibraciones en un 40% mediante montaje aislado.

• Permita una instalación flexible en entornos con espacio limitado.

• Los orificios para pernos premecanizados se alinean con los marcos del compresor estándar.
