Válvula de globo con bridas de hierro fundido dúctil para sistemas de refrigeración con compresor de tornillo

Productos destacados

1. El orificio más grande en la serie de compresores de tornillo: J2BS/126 es el tamaño de 5 pulgadas que cierra nuestra serie de válvulas de compresores de tornillo, que funcionan desde J2BS/40 (1,5 pulgadas), J2BS/60 (2 pulgadas), J2BS/70 (2,5 pulgadas), J2BS/80 (3 pulgadas) y J2BS/105 (4 pulgadas) hasta el 126. Por lo tanto, un proveedor cubre toda la gama de puertos en una planta de refrigeración de tornillo, en uno marca de válvula y una lista de repuestos.

2. Montaje con bridas de ocho pernos: los tamaños más pequeños de esta serie se sujetan a una base cuadrada de cuatro pernos. A 5 pulgadas, la válvula se mueve a una junta bridada verdadera: el catálogo imprime ocho posiciones de pernos en una referencia de brida de 194 mm, con ocho orificios de paso de 18 mm y ocho pernos M16. Se trata de una junta más rígida y cargada más uniformemente, que es lo que necesita un puerto de compresor grande para mantener su sello bajo vibración y ciclos de servicio repetidos.

3. Espacio libre de presión y temperatura: Todas las válvulas de la serie se prueban en fábrica a 4,5 MPa y están clasificadas para un rango de temperatura de trabajo de -30 C a +150 C. Por lo tanto, la misma válvula puede funcionar con bastidores de baja temperatura y líneas de descarga y aceite calientes, lo que simplifica la compra y el stock en todo un proyecto de refrigeración en lugar de dividirlo por zona de temperatura.

4. Amplia cobertura de refrigerantes de fluorocarbono: la serie está especificada para R22, R507, R407C, R404A y R134a junto con los diversos aceites de refrigeración utilizados con ellos. Esto le permite instalar el J2BS/126 en una planta R22 más antigua, un bastidor moderno R404A o R507 o una unidad R134a sin cambiar la disposición de las tuberías o la geometría de las bridas.

5. Dos alturas de cuerpo, dibujos reales: El catálogo enumera la válvula de 5 pulgadas en dos variantes de cuerpo con alturas totales de 464 mm y 519 mm, para que pueda hacer coincidir la altura del vástago con el espacio libre sobre el puerto del compresor en lugar de trabajar las tuberías alrededor de la válvula. Liyongda ha fabricado válvulas de refrigeración durante más de treinta años, envía un plano de dimensiones con cada cotización, acepta pedidos OEM y ODM y los envía en cajas de exportación con protección de espuma.

DESCRIPCIÓN GENERAL DEL PRODUCTO

La J2BS/126 es la válvula de servicio con patrón en ángulo de 5 pulgadas de la serie de válvulas para compresores de tornillo de Liyongda. Es el diámetro más grande listado en una gama que va desde J2BS/40 (1,5 pulgadas) a J2BS/105 (4 pulgadas), construido para los grandes puertos de succión y descarga instalados en compresores de refrigeración de tornillo semiherméticos. Mientras que los tamaños más pequeños de esta serie se sujetan a una base cuadrada de cuatro pernos, el 126 se mueve a una junta bridada de ocho pernos, por lo que la válvula se atornilla a un puerto grande con una conexión rígida y cargada uniformemente en lugar de una plataforma de montaje compacta.

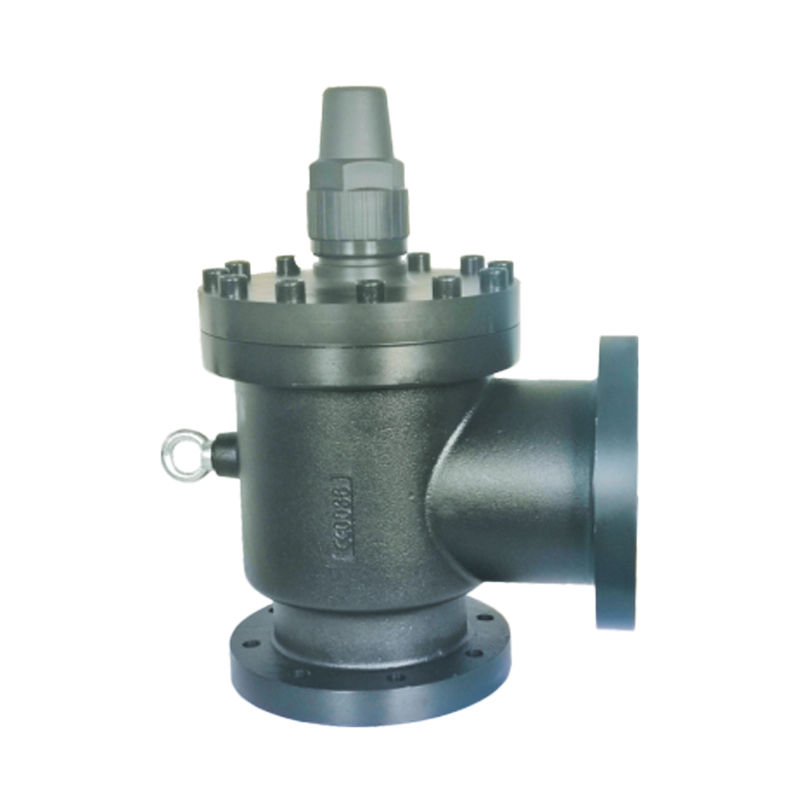

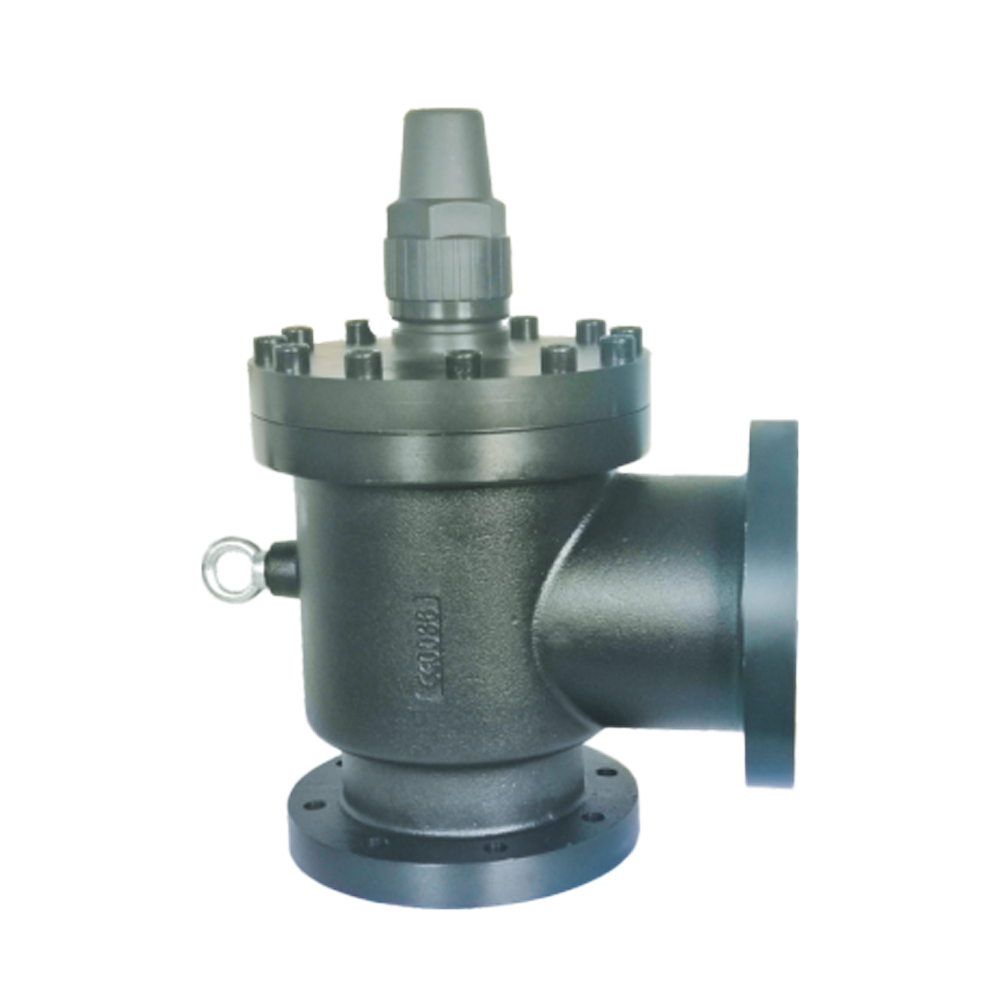

Cada unidad se prueba en fábrica a 4,5 MPa, funciona de -30 C a +150 C y está especificada para R22, R507, R407C, R404A y R134a junto con los aceites de refrigeración utilizados con ellos. El cuerpo es de fundición dúctil con acabado pintado, tal y como se muestra en las fotografías.

CARACTERÍSTICAS CLAVE

Montaje con brida de ocho pernos: ocho orificios de paso de 18 mm y ocho posiciones de pernos M16 en una referencia de brida de 194 mm, que reemplaza la base cuadrada de cuatro pernos utilizada en los tamaños más pequeños de esta serie.

El diámetro más grande de la serie: una especificación de 5 pulgadas que cierra la gama J2BS, por lo que una familia de válvulas cubre una planta de tornillo completa desde 1,5 pulgadas hasta 5 pulgadas.

Presión de prueba de fábrica de 4,5 MPa: cubre la presión de funcionamiento normal de refrigeración con margen para la puesta en servicio y la prueba de presión del sistema.

Amplia ventana de temperatura de trabajo: -30 C a +150 C, lo que permite que la misma válvula se asiente en un bastidor de baja temperatura y en una descarga tibia o en una línea de aceite.

Cobertura de refrigerante de fluorocarbono: R22, R507, R407C, R404A y R134a, además de varios aceites de refrigeración, por lo que una planta de R22 más antigua y un bastidor moderno de R404A o R507 pueden compartir un tipo de válvula.

Dos alturas de cuerpo: se enumeran dimensiones totales de 464 mm y 519 mm, por lo que puede hacer coincidir la altura del vástago con el espacio libre disponible sobre el puerto del compresor en lugar de trabajar las tuberías alrededor de la válvula.

PRESUPUESTO

APLICACIONES

Instalaciones de compresores de refrigeración de tornillo en almacenes frigoríficos, plantas de procesamiento y congelación de alimentos y refrigeración de procesos industriales, donde la válvula actúa como punto de aislamiento y servicio en las conexiones de aspiración y descarga del compresor.
