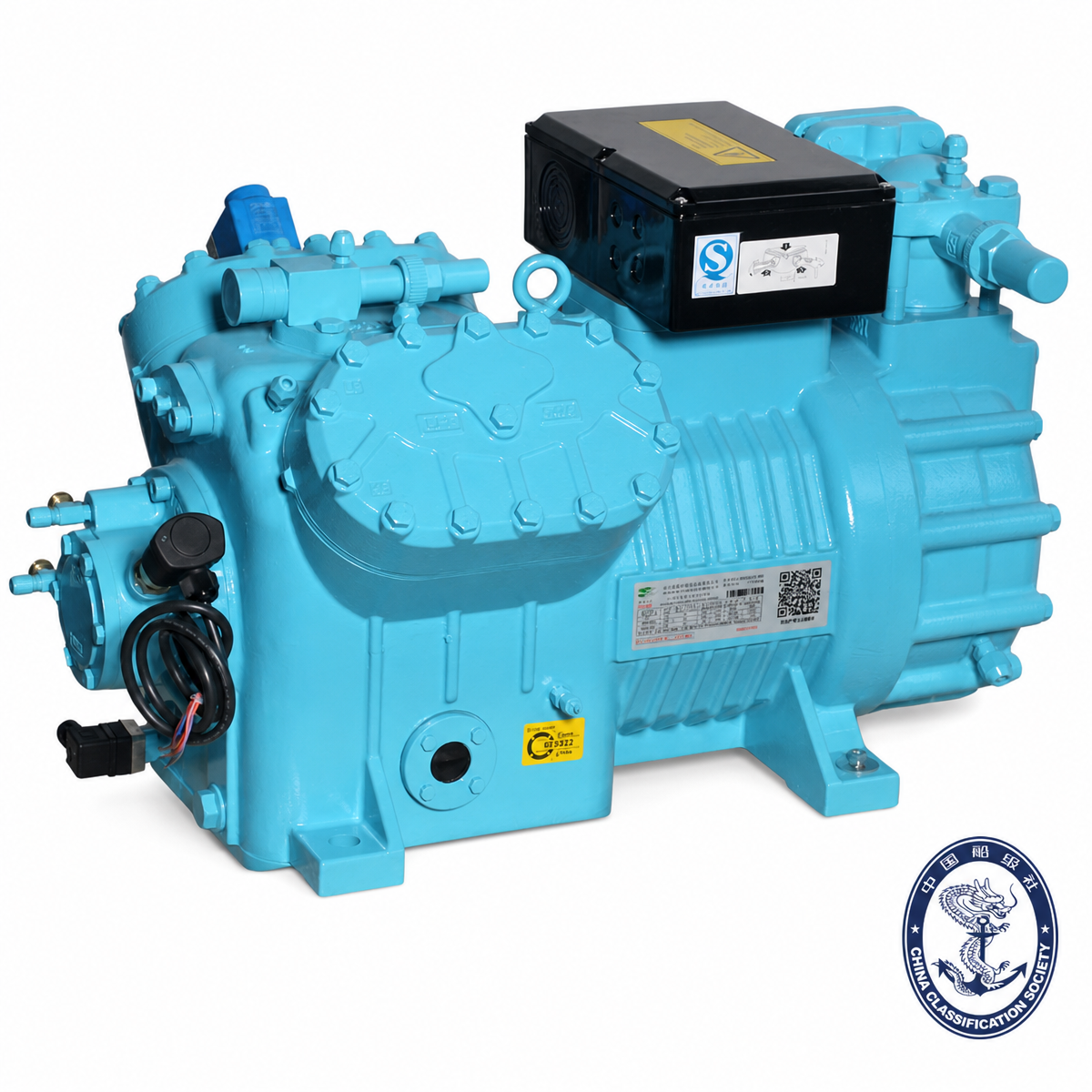

Compresor de pistón de 4 cilindros para cámaras de pruebas ambientales

El T-Series L4 es un compresor de refrigeración de pistón semihermético de cuatro cilindros diseñado para cámaras de prueba de simulación ambiental y equipos de prueba climática, y para refrigeración comercial, grandes plantas de almacenamiento en frío y transporte de cadena de frío. Con un rango de desplazamiento de 73,6–84,5 m³/h, la línea L4 cubre cuatro modelos: BTF4H-15.3ZE / BTF4G-20.3ZE (73,6 m³/h, 4×φ70×55 mm) y BTF4H-25.3GE / BTF4G-30.3GE (84,5 m³/h, 4×φ75×55 mm) – con Potencias nominales del motor de 13,3 kW a 22 kW, entregando una capacidad de refrigeración nominal de hasta 44,4 kW en condiciones de servicio R507A.

El L4 acepta refrigerantes R22, R404A y R507A y funciona a 50 Hz con temperaturas de succión de hasta 20 °C, abarcando temperaturas de evaporación desde +7,5 °C hasta −45 °C según el modelo y el refrigerante. Cada unidad está construida alrededor del diseño de la Serie T de tercera generación: un cuerpo de fundición optimizado con orificios de cilindro endurecidos, una culata rediseñada que amortigua las pulsaciones del escape y reduce el ruido, una placa de válvula más resistente para mejorar la eficiencia del escape, cojinetes mejorados para una mejor lubricación y un menor riesgo de agarrotamiento, y un motor ajustado para una mayor eficiencia y una mayor tolerancia a la sobrecarga. Un diseño de pistón de anillo delgado reduce aún más la pérdida por fricción interna.

La protección es completa como estándar: la detección de temperatura de descarga, el monitoreo del diferencial de presión de aceite, el filtro de aceite magnético, el calentador del cárter y el diseño de conexión de 12 puertos mantienen la instalación limpia y el mantenimiento simple. El L4 está reforzado aún más por un certificado de aprobación de tipo de la Sociedad de Clasificación de China (CCS) (No. ZG24PTB00058_01, válido hasta el 28 de octubre de 2029) emitido por la sucursal de CCS en Zhejiang, que califica la serie L4 para su instalación en buques pesqueros nacionales y oceánicos según las Reglas CCS para la construcción de buques pesqueros de acero oceánicos (2021) y las Reglas técnicas para la inspección reglamentaria de la pesca. Embarcaciones (2019).

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito 天猫购买

Modelo:
BTF4H-15.3Z~BTF4G-30.3G
Marca del producto:
Blait

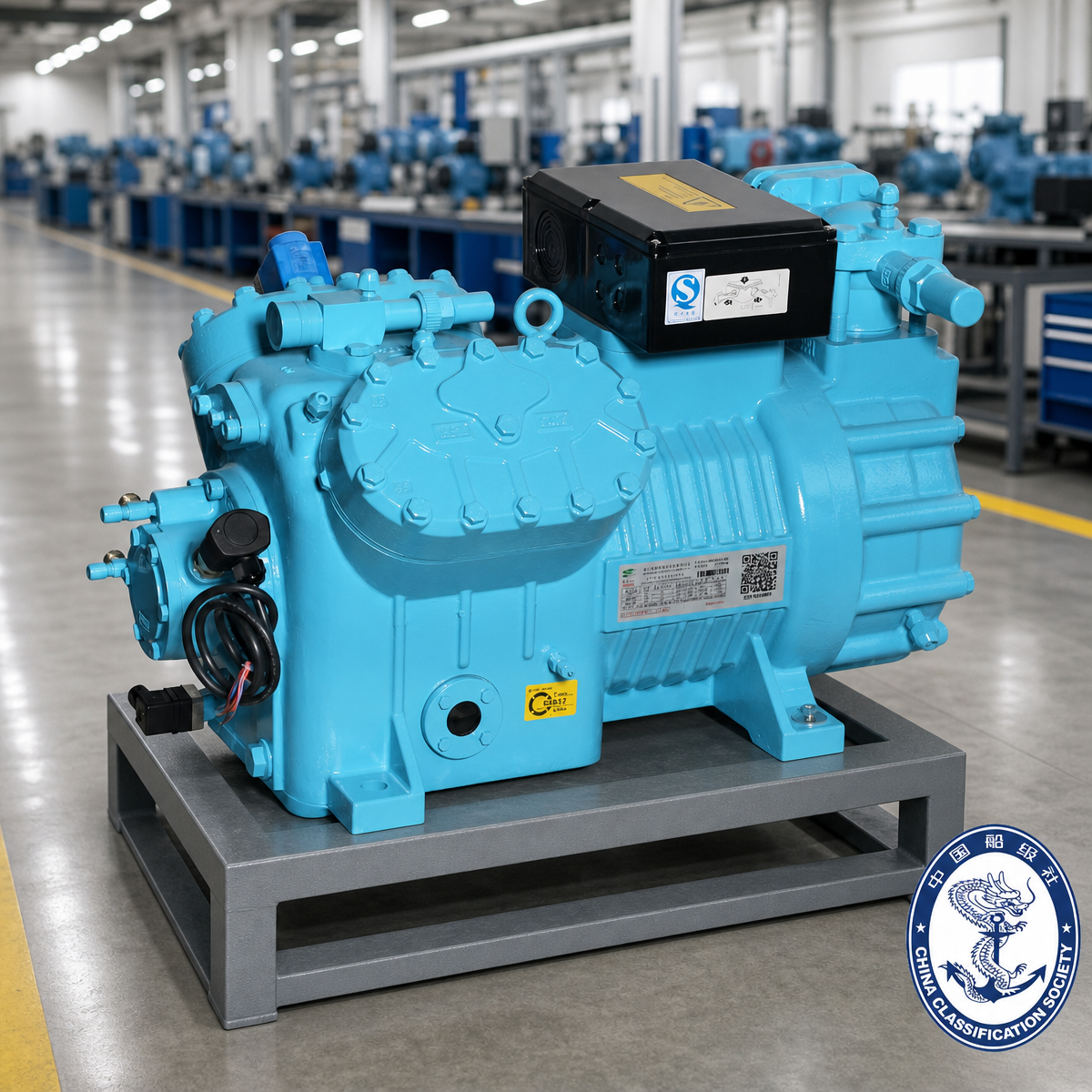

El compresor de pistón semihermético grande de cuatro cilindros Serie T L4 es el caballo de batalla de la línea de pistón de una etapa de la Serie T, posicionado principalmente para cámaras de prueba de simulación ambiental y equipos de prueba climática, con refrigeración comercial, grandes plantas de almacenamiento en frío y transporte de cadena de frío como aplicaciones adicionales. Una unidad L4 cubre el rango de trabajo medio a alto donde las máquinas de dos cilindros y pequeñas de cuatro cilindros se saturan, entregando 73,6–84,5 m³/h de desplazamiento desde un solo marco compacto mientras mantiene abierto el acceso de mantenimiento en todos los puntos de servicio.

Generación de diseño. El L4 está construido sobre la arquitectura de la Serie T de tercera generación. El cuerpo fundido utiliza un diseño estructural optimizado con una apariencia novedosa y alta resistencia estructural, y los orificios del cilindro están endurecidos para mejorar la durabilidad en servicio continuo. La culata rediseñada amortigua las pulsaciones del escape y reduce el ruido de funcionamiento. La nueva placa de válvula mejora la eficiencia del escape y mejora la resistencia a los golpes. Los rodamientos mejorados aumentan la eficacia de la lubricación y reducen el riesgo de agarrotamiento del eje. El motor está optimizado para una mayor eficiencia operativa, mayor capacidad de sobrecarga y un rango operativo ampliado. La estructura del pistón se rediseñó con un perfil de anillo más delgado para reducir el volumen de holgura y reducir la pérdida por fricción interna; en conjunto, estos cambios se traducen en una firma de vibración más pequeña y una vida útil más larga.

Línea modelo. La familia L4 está compuesta por cuatro modelos en dos grupos de cilindrada:

Modelo	Cilindrada (m³/h)	Configuración del cilindro	Potencia nominal del motor
BTF4H-15.3ZE	73.6	4 × φ70 × 55 mm	13,3 kilovatios
BTF4G-20.3ZE	84.5	4 × ø75 × 55 mm	16,9 kilovatios
BTF4H-25.3GE	73.6	4 × φ70 × 55 mm	18,5 kilovatios
BTF4G-30.3GE	84.5	4 × ø75 × 55 mm	22 kilovatios

Cobertura de refrigerante y servicio. El L4 acepta R22, R404A y R507A. Los datos de rendimiento en el folleto de la Serie T están clasificados a 50 Hz, temperatura de succión de 20 °C, sin subenfriamiento de líquido, en temperaturas de condensación de 30 a 50 °C y temperaturas de evaporación de +7,5 °C a −45 °C (R404A/R507A) o a −40 °C (R22), con diagramas de límites de aplicación dedicados para cada refrigerante que cubren los pasos de carga del motor 1/motor 2/motor 3. funcionamiento de refrigeración adicional y control electrónico de inyección de líquido.

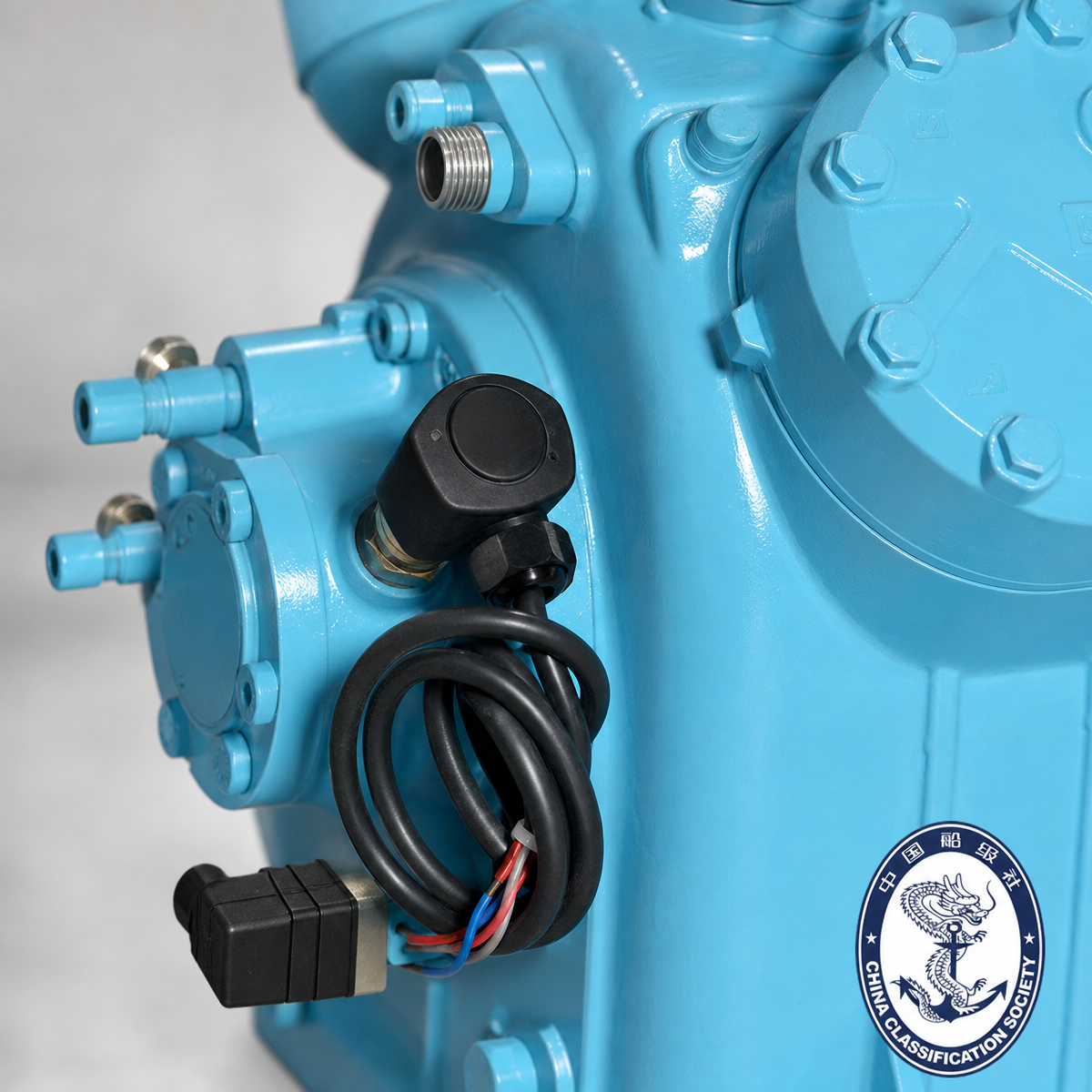

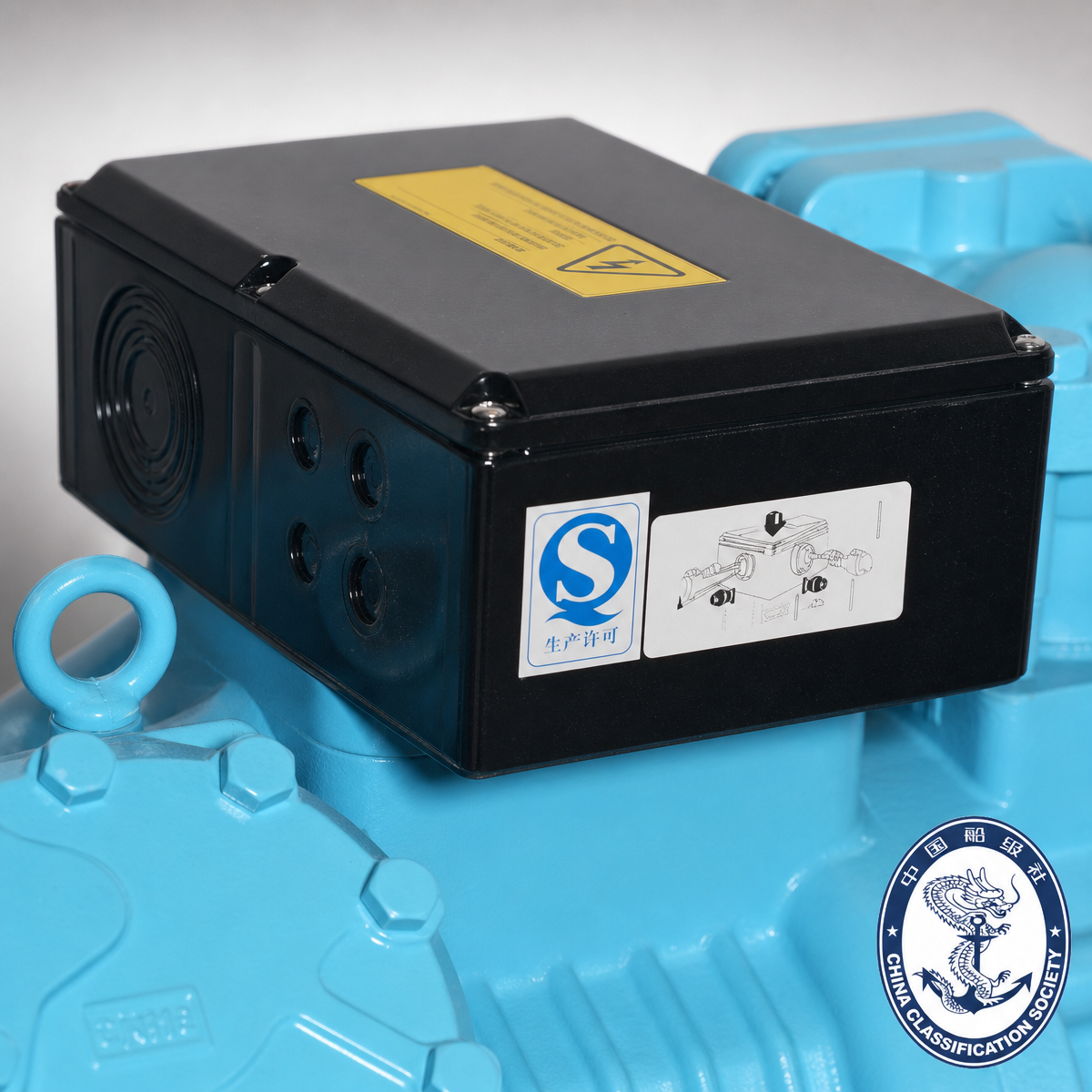

Diseño de protección y servicio. Cada compresor L4 se envía con un diseño de conexión completo de 12 puertos: conexión de alta presión, conector del sensor de temperatura de descarga, conexión de baja presión, puerto de control electrónico de inyección de líquido, tapón de llenado de aceite, drenaje de aceite, filtro de aceite magnético, retorno de aceite (separador de aceite), calentador del cárter, conexiones diferenciales de presión de aceite (+/-) y el conector del interruptor electrónico de presión de aceite. Los tamaños de las líneas de succión y descarga se escalan con el desplazamiento: succión de 42 mm (1 5/8') o 54 mm (2 1/8') con descarga de 28 mm (1 1/8') en la gama L4, de modo que las tuberías se integren limpiamente en los patines de refrigeración estándar. El control de energía (descarga por pasos) está disponible a pedido para modelos de cuatro cilindros en pasos de carga del 50%/100%.

Por qué los compradores eligen el L4. El equilibrio de cuatro cilindros proporciona un par suave y baja vibración, la construcción semihermética mantiene la máquina sellada durante la vida útil de la unidad mientras deja el cárter abierto para servicio, y la aprobación de tipo CCS (Sección 4) hace que el L4 se pueda instalar directamente en embarcaciones pesqueras clasificadas, una calificación que la mayoría de las líneas de pistones comerciales no tienen.

Base de clasificación: 50 Hz · temperatura de aspiración 20°C · sin subenfriamiento de líquido. Q₀ = capacidad de refrigeración (kW), Pe = potencia de entrada (kW). Los valores siguientes se toman de las tablas de rendimiento y parámetros técnicos de la Serie T; para condiciones fuera de la red indicada (por ejemplo, R404A/R507A por debajo de −30 °C), se aplica el software de selección de la Serie T.

2.1 Mecánica y eléctrica

Parámetro	BTF4H-15.3ZE	BTF4G-20.3ZE	BTF4H-25.3GE	BTF4G-30.3GE
Desplazamiento (m³/h)	73.6	84.5	73.6	84.5
Cilindros × diámetro × carrera (mm)	4 × φ70 × 55	4 × φ75 × 55	4 × φ70 × 55	4 × φ75 × 55
Potencia nominal del motor (kW)	18 / 13.3	27,5 / 16,9	25/18,5	30 / 22
Carga de aceite (L)	4.5	4.5	4.5	4.5
Fuente de alimentación (3~)	220–240 V/380–420 V (50 Hz); 380–400 V/440–480 V (60 Hz)
Corriente máxima de funcionamiento (A)	36.7	43.9	44.0	51.2
Corriente de arranque (A)	97,0 / 150,0	97,0 / 150,0	125,0 / 211,0	141,0 / 233,0
Peso incluido. aceite de refrigeración (kg)	183	192	194	206
Línea de succión SL (mm)	42 (1 5/8')	54 (2 1/8')	54 (2 1/8')	54 (2 1/8')
Línea de descarga DL (mm)	28 (1 1/8')	28 (1 1/8')	28 (1 1/8')	28 (1 1/8')
Refrigerantes	R22 / R404A / R507A	R22 / R404A / R507A	R22 / R404A / R507A	R22 / R404A / R507A

2.2 Capacidad de refrigeración y potencia de entrada: R404A / R507A (50 Hz, succión a 20 °C, sin subenfriamiento de líquido)

Modelo	Cond. (°C)	Evaporación. (°C) →	+7,5	+5	0	−5	−10	−15	−20	−25	−30	−35	−40	−45
BTF4H-15.3ZE	30	Q₀ (kW)	71.47	59.40	48.92	39.86	32.06	25.37	19.73	14.91	10.56	7.43	—	—
		PE (kW)	17.10	15.06	14.23	13.25	12.15	10.98	9.72	8.46	7.21	6.01	—	—
	40	Q₀ (kW)	61.14	50.57	41.39	33.46	26.46	20.88	16.00	11.92	8.51	5.67	—	—
		PE (kW)	18.55	17.40	16.12	14.72	13.25	11.74	10.25	8.71	7.27	5.93	—	—
	50	Q₀ (kW)	50.36	41.43	33.65	26.94	21.22	16.38	12.33	8.98	6.23	—	—	—
		PE (kW)	20.93	19.37	17.65	15.87	14.05	12.24	10.46	8.75	7.14	—	—	—
BTF4H-25.3GE	30	Q₀ (kW)	93.03	85.25	71.20	58.99	48.62	39.33	31.55	24.92	19.29	14.53	10.50	—
		PE (kW)	15.68	15.07	15.18	14.68	13.79	12.86	11.86	10.68	9.46	8.23	7.01	—
	40	Q₀ (kW)	79.71	72.95	60.71	50.06	40.83	32.90	26.33	20.39	15.54	11.47	8.05	—
		PE (kW)	17.02	16.65	17.22	16.71	15.61	14.20	12.80	11.35	9.88	8.42	7.00	—
	50	Q₀ (kW)	66.65	59.99	49.72	40.75	32.99	26.32	20.85	15.86	11.85	8.51	5.76	—
		PE (kW)	21.88	21.27	19.93	18.45	16.86	15.19	13.48	11.75	10.03	8.29	6.54	—
BTF4G-20.3ZE	30	Q₀ (kW)	82.52	66.72	56.72	46.35	37.44	29.83	23.37	17.91	13.29	9.40	—	—
		PE (kW)	18.75	17.91	16.86	15.65	14.31	12.88	11.41	9.92	8.46	7.07	—	—
	40	Q₀ (kW)	70.65	58.40	48.12	39.08	31.34	24.76	19.21	14.56	10.69	7.46	—	—
		PE (kW)	22.18	20.76	19.16	17.46	15.69	13.88	12.09	10.33	8.66	7.12	—	—
	50	Q₀ (kW)	58.17	48.02	39.20	31.59	25.10	19.62	15.03	11.24	8.12	—	—	—
		PE (kW)	25.75	23.78	21.86	19.95	18.04	16.09	14.09	12.02	9.87	—	—	—
BTF4G-30.3GE	30	Q₀ (kW)	106.57	97.68	81.64	67.71	55.66	45.30	36.44	28.91	22.53	17.14	12.57	—
		PE (kW)	18.37	18.20	17.68	16.93	15.88	14.87	13.63	12.29	10.90	9.48	8.08	—
	40	Q₀ (kW)	91.16	83.47	69.55	57.44	46.96	37.97	30.29	23.79	18.30	13.70	9.83	—
		PE (kW)	22.08	21.63	20.58	19.34	17.96	16.41	14.79	13.12	11.43	9.75	8.12	—
	50	Q₀ (kW)	74.82	68.42	56.80	46.67	37.91	30.39	24.00	18.61	14.10	10.35	7.24	—
		PE (kW)	25.22	24.92	23.97	23.28	19.66	17.55	15.68	13.63	11.67	9.77	7.96	—

2.3 Capacidad de refrigeración y potencia de entrada: R22 (50 Hz, succión de 20 °C, sin subenfriamiento de líquido)

Modelo	Cond. (°C)	Evaporación. (°C) →	+12,5	+10	+7,5	+5	0	−5	−10	−15	−20	−25	−30	−35	−40
BTF4H-15.3ZE	30	Q₀ (kW)	52.97	42.96	34.37	27.10	20.98	15.44	11.23	7.78	—	—	—	—	—
		PE (kW)	12.81	12.15	11.36	10.44	9.38	8.22	7.18	5.96	—	—	—	—	—
	40	Q₀ (kW)	49.76	37.70	29.97	23.44	17.95	13.00	9.20	6.08	—	—	—	—	—
		PE (kW)	14.85	13.81	12.64	11.40	10.11	8.77	7.37	5.87	—	—	—	—	—
	50	Q₀ (kW)	46.75	32.65	25.70	20.08	15.00	10.87	7.51	4.77	—	—	—	—	—
		PE (kW)	16.56	15.15	13.63	11.68	10.76	9.33	7.69	5.76	—	—	—	—	—
BTF4H-25.3GE	30	Q₀ (kW)	103.18	94.48	86.37	78.81	65.22	53.48	43.39	34.75	27.39	21.14	15.86	—	—
	40	Q₀ (kW)	93.09	85.13	77.70	70.78	58.34	47.60	38.37	30.49	23.80	18.18	13.39	—	—
	50	Q₀ (kW)	82.99	75.78	69.05	62.78	51.49	41.76	33.41	26.30	20.27	15.20	—	—	—
BTF4G-20.3ZE	30	Q₀ (kW)	42.05	50.56	40.74	32.41	25.35	17.35	12.88	9.14	—	—	—	—	—
	40	Q₀ (kW)	55.10	44.71	35.84	28.33	22.02	15.02	10.67	7.21	—	—	—	—	—
	50	Q₀ (kW)	48.36	39.05	31.13	24.48	17.60	12.54	8.74	5.65	—	—	—	—	—
BTF4G-30.3GE	30	Q₀ (kW)	118.55	108.58	99.29	90.62	75.06	61.61	50.05	40.16	31.74	24.60	18.55	—	—
	40	Q₀ (kW)	107.08	97.96	89.44	81.51	67.25	54.94	44.37	35.35	27.70	21.23	15.78	—	—
	50	Q₀ (kW)	95.60	87.34	79.62	72.34	59.49	48.33	38.76	30.61	23.70	17.90	—	—	—

2.4 Condiciones nominales certificadas por CCS (R507A, según anexo del certificado)

Modelo	Presión de diseño	Desplazamiento (m³/h)	Condición nominal (°C)	Velocidad nominal (r/min)	Capacidad nominal (kW)	Potencia nominal (kW)
BTF4H-15.3ZE	3,2 MPa	73.6	−31,5 / 40,5	1450	12.0	10.7
BTF4G-20.3ZE	3,2 MPa	84.5	−31,5 / 40,5	1450	14.2	12.7
BTF4H-25.3GE	3,2 MPa	73.6	−6,5 / 43,5	1450	38.8	18.6
BTF4G-30.3GE	3,2 MPa	84.5	−6,5 / 43,5	1450	44.4	21.6

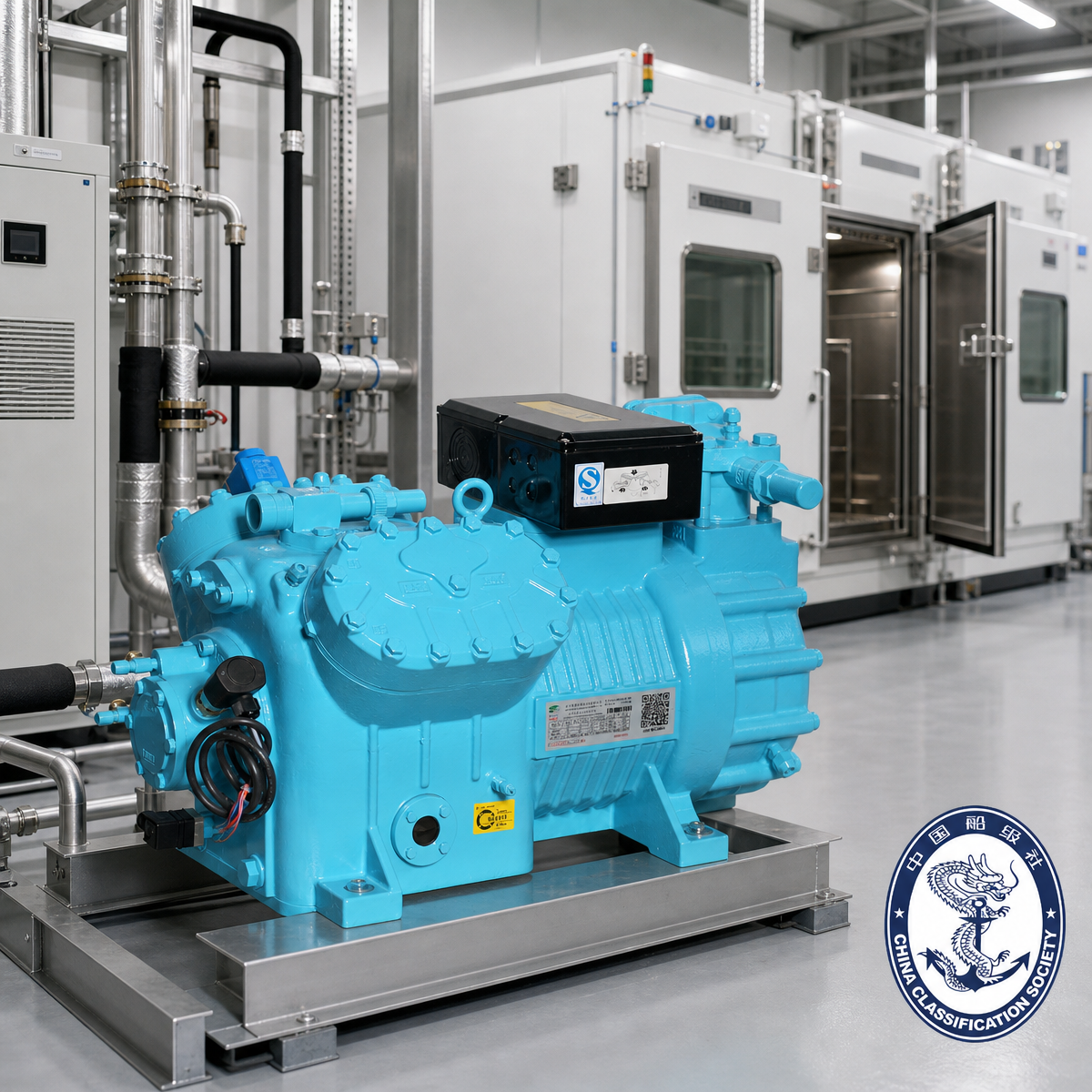

Cámaras de pruebas de simulación ambiental (aplicación primaria). Las cámaras de pruebas ambientales/climáticas son la aplicación principal del L4: el compresor de la cámara debe mantener un punto de ajuste estable durante ciclos profundos de baja y alta temperatura, enfriarse rápidamente y funcionar de manera confiable durante años de ciclos de prueba repetitivos con un servicio mínimo. El L4 cumple con esta función en todos los ejes que documenta la hoja de datos:

Ajuste de refrigerante : R404A y R507A son los refrigerantes de cámara estándar y ambos están cubiertos por las tablas de rendimiento publicadas (más R22 para cámaras heredadas);
Capacidad profunda de baja temperatura : las mesas R404A/R507A funcionan a -45 °C con evaporación a 30-50 °C de condensación (p. ej., BTF4G-30.3GE: 12,57 kW a -45 °C/30 °C de condensación), lo que admite el extremo de baja temperatura de los rangos de cámara típicos;
Distribución de clases de temperatura : dentro de una serie, los modelos Z (temperatura media-baja) cubren los tipos de cámaras de baja temperatura, mientras que los modelos G (temperatura media-alta) cubren cámaras de ciclo ambiental y de alta temperatura, por lo que una familia de productos abarca toda la línea de cámaras;
Control de capacidad de dos pasos (50%/100%) : permite que el controlador de la cámara mantenga el punto de ajuste sin ciclos cortos, lo que reduce el desgaste y estabiliza el entorno medido;
Cárter sellado semihermético + filtro de aceite magnético : baja fuga y circuito de aceite limpio para los ciclos de trabajo largos y desatendidos típicos de los equipos de prueba.

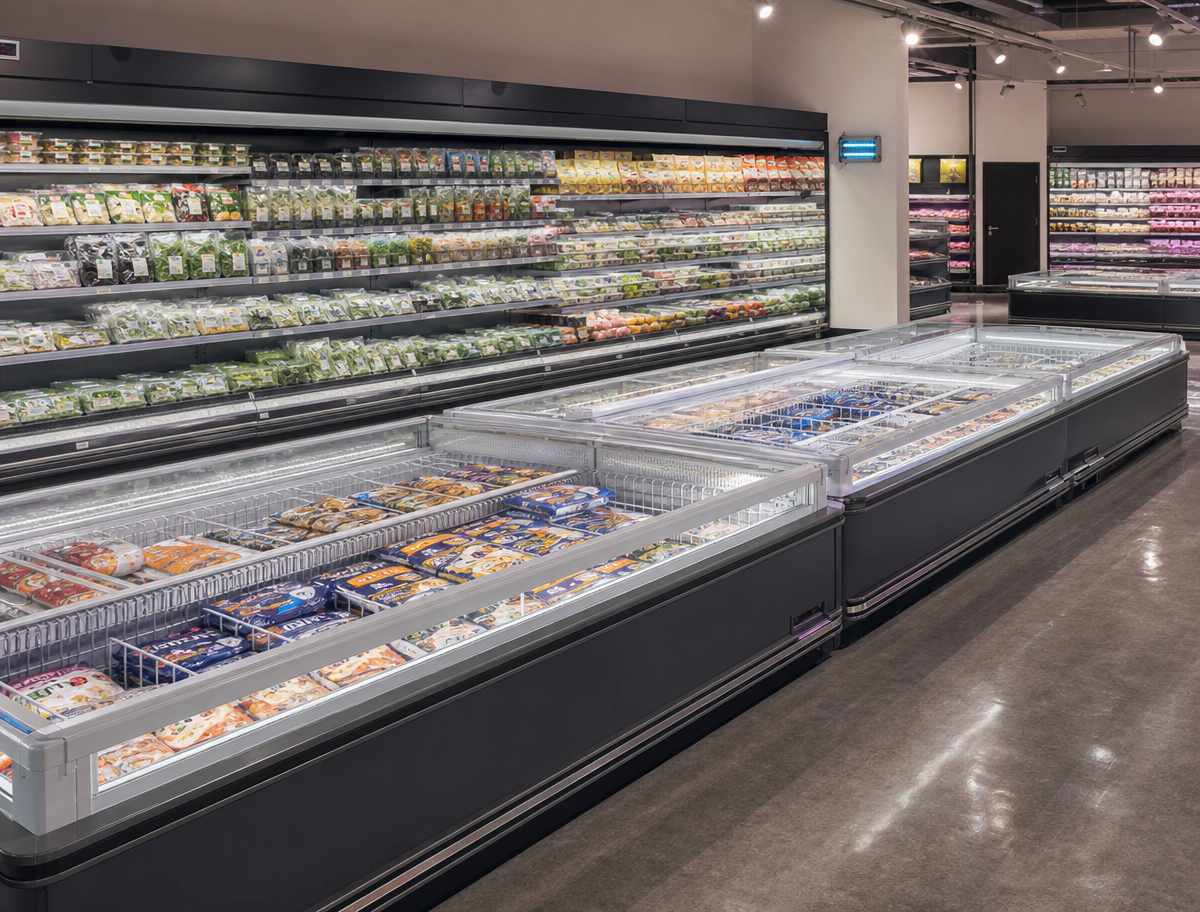

Refrigeración comercial. El desplazamiento de 73,6–84,5 m³/h y la cobertura de R22/R404A/R507A del L4 lo convierten en el controlador estándar para gabinetes de baja temperatura de supermercados, sistemas de isla de congeladores minoristas y plantas de refrigeración comercial de tamaño mediano donde una sola unidad debe transportar de 12 a 44 kW de carga de refrigeración (según los puntos nominales certificados por CCS) sin instalar varias máquinas.

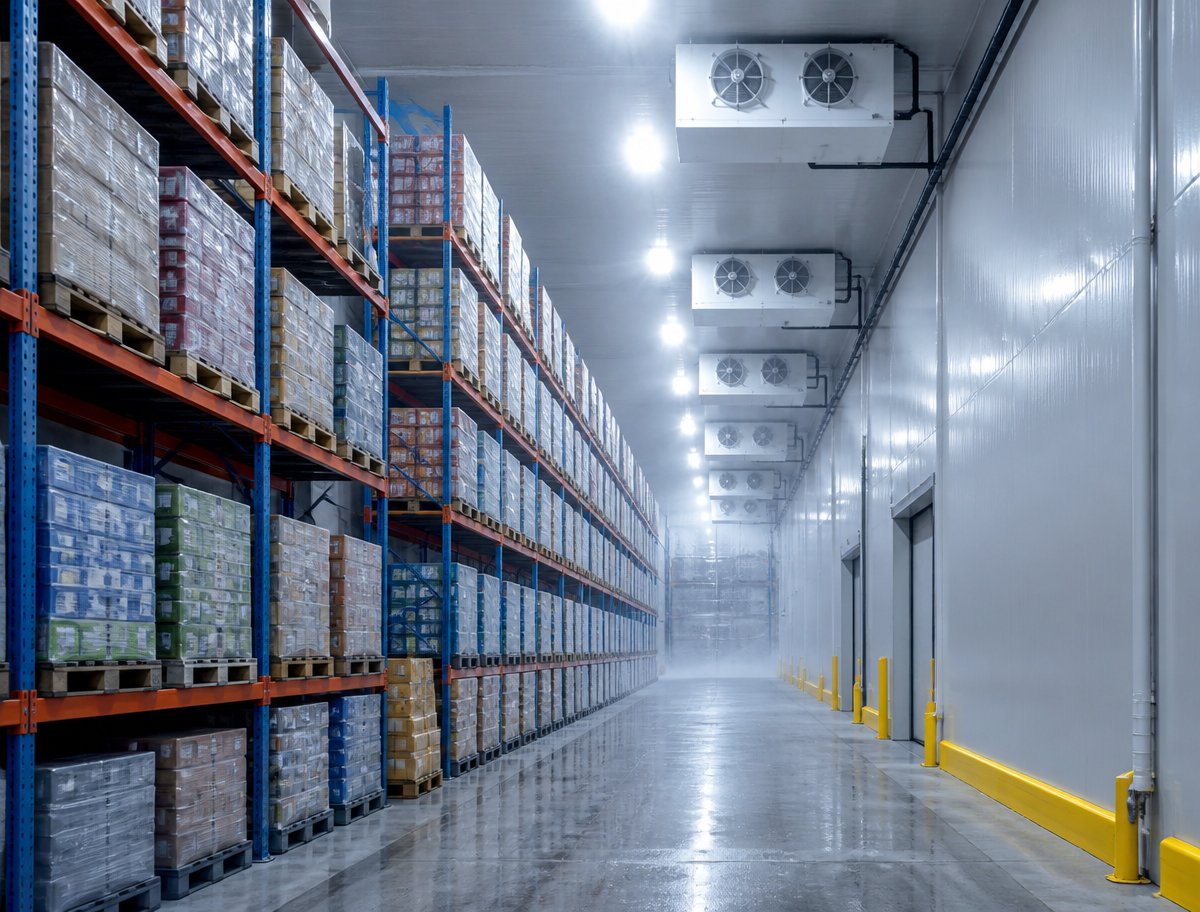

Grandes cámaras frigoríficas. Para almacenes de congelados y de maduración, el L4 se ubica cómodamente en la banda de capacidad media: la tabla de rendimiento del R22 se extiende hasta -40°C con evaporación a 30-50°C de condensación (por ejemplo, BTF4G-30.3GE ofrece 18,55 kW a -30°C/30°C de condensación), mientras que las tablas R404A/R507A alcanzan -45°C para almacenes de ultracongelado. Su equilibrio de cuatro cilindros mantiene bajas las vibraciones durante un funcionamiento prolongado las 24 horas del día, los 7 días de la semana, y el cárter sellado semiherméticamente minimiza el mantenimiento de fugas durante años de servicio continuo.

Transporte y logística de cadena de frío. Los compradores de infraestructura de cadena de frío y frigoríficos eligen el L4 por su estructura compacta de 4×φ70×55 / 4×φ75×55 (183–206 kg incluido el aceite de refrigeración) que se integra en diseños de refrigeración de contenedores y patines estándar, su flexibilidad de suministro de 50 Hz/220–480 V y el diseño de conexión de 12 puertos que se asigna directamente a las disposiciones de separador de aceite, receptor y válvula de control de una planta típica de cadena de frío.

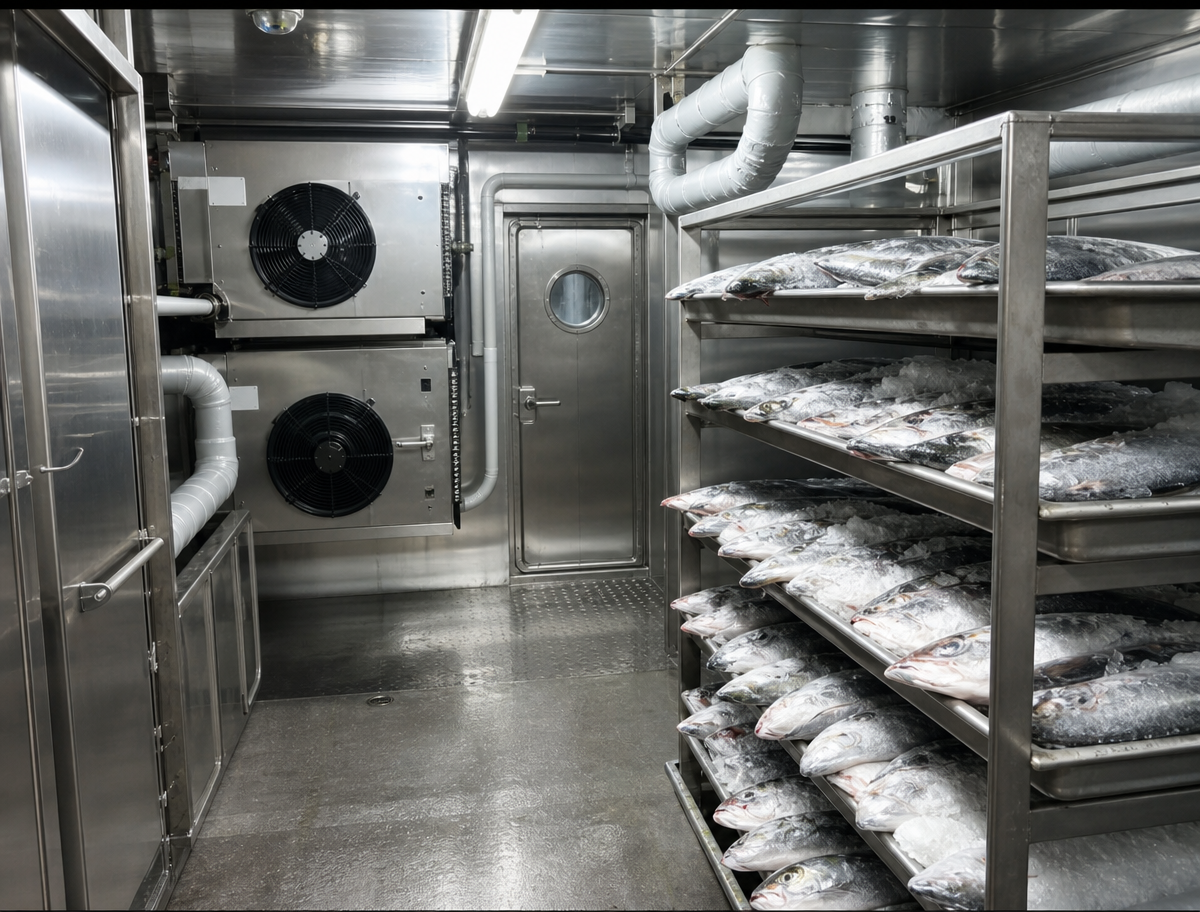

Refrigeración marina (aprobada tipo CCS). La cláusula 'destinada' del certificado cubre los buques pesqueros nacionales y los buques pesqueros de altura. En los buques pesqueros, el L4 acciona las plantas de refrigeración de cubierta que mantienen la captura debajo de la cubierta; la aprobación de clase significa que el compresor se puede instalar en un buque clasificado con inspección de inspector CCS según el esquema de inspección de productos aprobado, lo que elimina un importante obstáculo de cumplimiento para los constructores de buques y los proyectos de reacondicionamiento. Los puntos nominales R507A aprobados (−31,5/40,5 °C y −6,5/43,5 °C) cubren tanto el servicio de congelación como el de captura refrigerada.

Configuración típica del sistema. En el esquema de refrigeración comercial de la Serie T, el compresor funciona con un separador de aceite, un filtro de aceite, una bomba de aceite, un interruptor diferencial de presión de aceite y una mirilla de nivel de aceite en el circuito de aceite; un circuito evaporador con válvulas de expansión electrónicas y una válvula reguladora de presión en el lado de baja presión; y un condensador, receptor, filtro secador, válvulas de solenoide, válvula de expansión termostática y válvulas de retención en el lado de alta presión; el diseño de 12 puertos del L4 coincide con esta disposición uno a uno.

Los compresores de pistón semiherméticos Serie T L4 cuentan con un Certificado de aprobación de tipo de la Sociedad de Clasificación de China (CCS) , que es la confirmación formal de la industria marina de que el fabricante es capaz de producir el producto certificado según las reglas de clase aplicables y que el tipo ha pasado las pruebas aprobadas.

Datos del certificado (del certificado, nº ZG24PTB00058_01):

Detalle	del artículo
Tipo de certificado	Certificado de homologación de tipo (型式认可证书)
Certificado No.	ZG24PTB00058_01
Fabricante	Zhejiang Brilliant Refrigeration Equipment Co., Ltd. (浙江博莱特制冷设备有限公司), condado de Xinchang, provincia de Zhejiang
Producto	Compresores de refrigeración (compresores de refrigeración), código de producto M0001
Destinado a	Buques pesqueros nacionales/buques pesqueros de altura
Estándares aprobados	1. Reglas CCS para la construcción de buques pesqueros de alta mar de acero (2021) y enmiendas, Parte 5, Capítulo 2 · 2. Reglas técnicas para la inspección reglamentaria de buques de pesca de altura (2019), Capítulo 7, Capítulo 2 · 3. Reglas técnicas para la inspección reglamentaria de buques de pesca de altura nacionales (2019), Capítulo 7, Capítulo 2
La autoridad emisora	Sucursal CCS Zhejiang (中国船级社浙江分社)
Fecha de asunto	29 de octubre de 2024
Válido hasta	28 de octubre de 2029
Dibujos aprobados No.	ZG24PPP20185
Informes de prueba de aprobación	XSBC-CCS-2024001 (10 de septiembre de 2024, laboratorio del fabricante); FXP20240565 / 0566 / 0567 / 0568 / 0570 (2024-09-11, Academia de Inspección de Calidad de Productos y Alimentos de Ningbo / Instituto de Inspección de Fibras de Ningbo)
Modelos L4 al alcance	BTF4H-15.3ZE, BTF4G-20.3ZE, BTF4H-25.3GE, BTF4G-30.3GE (R507A, presión de diseño 3,2 MPa, velocidad nominal 1450 r/min): el anexo completo también cubre las líneas de pistón S4/M4/L6 y la línea de tornillo YLG

Qué significa la aprobación para el comprador. Después de la aprobación de tipo, cada unidad de producción es inspeccionada por un inspector CCS de acuerdo con el esquema de inspección de productos aprobado; Tras una inspección satisfactoria, la Sociedad emite el Certificado de producto marino para la máquina individual. El certificado también recoge la declaración de libre de amianto de la fábrica (revisada por la Sociedad) y define las condiciones de mantenimiento: los cambios de diseño, material o fabricación que afecten a características importantes deben ser reaprobados; el sistema de gestión de calidad de la fábrica debe seguir siendo eficaz y coherente; y la Sociedad podrá realizar auditorías no anunciadas del proceso de fabricación, con auditoría periódica anual dentro de los tres meses anteriores y posteriores al aniversario de su caducidad.

Nota de alcance. El producto aprobado es el propio compresor de refrigeración; los evaporadores, condensadores y cajas de control no forman parte de la aprobación. Las copias del certificado sólo son válidas si llevan el sello de la Sociedad, siendo el certificado en papel y el electrónico un todo único y deben utilizarse juntos.

Para proyectos de embarcaciones, proporcione el número de certificado y el modelo de destino al solicitar el Certificado de Producto Marino; Nuestro equipo respalda el flujo de trabajo de inspección del topógrafo CCS en la fábrica.
